Ölmanagement-System via Funktechnik

Badger Meter® - System

Ölmanagement-System über moderne ZiigBEE®-Funktechnik

Das Funk-Ölmanagement-System von Badger Meter® wurde konzipiert, um die Abgabe und den Bestand von Kfz-Flüssigkeiten zu kontrollieren und erfassen. Durch eine millionenfache Erfahrung der Funkdatenübertragung konnte eine absolut sichere Datenübertragung erreicht werden.
Dieses System besteht aus nur zwei Komponenten, nämlich der Bedieneinheit und dem Vorwahl-Handdurchlaufzähler der gesperrt ist, wenn keine Zapfung ansteht. Beide Komponenten kommunizieren drahtlos in bidirektionaler Richtung miteinander. Teure Installationskosten für Verdrahtung und Einbau von Mess-und Sperrblöcken entfallen komplett. Es ist lediglich eine Konfiguration der Bedieneinheiten erforderlich.

Eichamtliche PTB-Zulassungs-Nr. 5.621 04.33

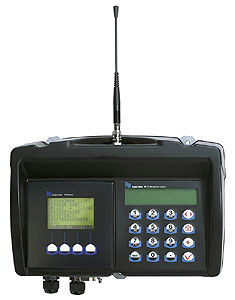

F-MT Funk-Masterterminal

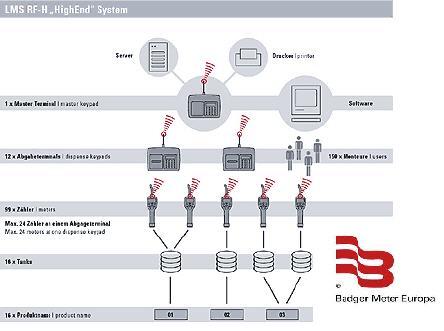

Das Funk-Masterterminal ist der Manager für bis zu 99 Zapfstellen, maximal 150 Monteure und bedient bis zu 12 Funk-Eingabegeräte / F-EG.
Weiterhin ist das Masterterminal für den Daten-Funktransfer zwischen Eingabeterminal, Funk-Handdurchlaufzähler und Haupt-PC zuständig.
Es kann weiterhin maximal 16 Ölsorten bzw. Öllagertanks kontinuierlich auf den aktuellen Lagerbestand überprüfen und anzeigen.

Das F-MT ist inkl. Software für die notwendige Datenverarbeitung und Erstellung von Statistiken ausgestattet.
Elektrischer Anschluss
Dateneingabe über
Dsplay-Anzeige
Druckeranschluss
Schnittstelle

F-MT
Artikelnummer

F-MT-E
Artikelnummer
230 V
Touch-Tableau
2-zeilig / 16-stellig
Ja
RS 232

Funk-Masterterminal
260201

Funk-Masterterminal / eichfähg
260202

F-EG Funk-Eingabegerät

Das Funk-Eingabegerät dient zur Eingabe der notwendigen Daten wie z.B. Monteurnummer, Auftragsnummer, Kennzeichen, oder evt. auch Kilometerstand, Ölsorte, Ölmenge und Zapfstelle.
Danach erteilt es die Freigabe der eingegebenen Ölsorte und Menge an den jeweiligen Meß- und Sperrblock.
Über das Funk-Masterterminal werden alle Daten nach Beendigung des Zapfvorganges an den Haupt-PC transferiert.
Das nicht eichfähige Funk-Eingabegerät ist inkl. Thermo-Belegdrucker ausgestattet um eine zusätzliche Protokollierung zu besitzen.

Das F-EG ist inkl. Software für die notwendige Datenverarbeitung und Erstellung von Statistiken ausgestattet.
Elektrischer Anschluss
Dateneingabe über
Dsplay-Anzeige
Druckeranschluss
Schnittstelle

F-EG
Artikelnummer

F-EG-E
Artikelnummer
230 V
Touch-Tableau
2-zeilig / 16-stellig
Ja
RS 232

Funk-Eingabegerät
260203

Funk-Eingabegerät / eichfähg
260204

MFA-V Magnetfuß-Antennen-Verstärker

Dient als Funk-Verstäker bei Übertragungen der erforderlichen Daten zwischen F-MT, F-EG und F-HDLZ durch mehrere Wände und Hindernisse in Gebäuden.
MFA-V
Artikelnummer
Magnetfuß-Antennen-Verstärker
260215


VK-MFA Verlängerungskabel für Magnetfuß-Antenne

Dient als Funk-Verstäker bei Übertragungen der erforderlichen Daten zwischen F-MT, F-EG und F-HDLZ durch mehrere Wände und Hindernisse in Gebäuden.
VK-MFA
Artikelnummer
Verlängerungskabel für Magnetfuß-Antenne
260215


F-DMS-S Funk-DMS-Interface-software

Eine Text basierte Kommunikation mit einem externen DMS-System.
Die Software erleichtert die Datenübersetzung mit dem DMS-Interface-Anschluss am
Masterterminal F-MT.
F-DMS-S
Artikelnummer
Software für DMS-Interface
260181

F-ASA-S Funk-ASA-Network®-Software

Eine Text basierte Kommunikation mit einem externen ASA-Network® -System
Die Software erleichtert die Datenübersetzung zwischen ASA-Network® -Server
und dem Masterterminal F-MT.
F-ASA-S
Artikelnummer
Software für ASA-Network®- System
260182


nach oben

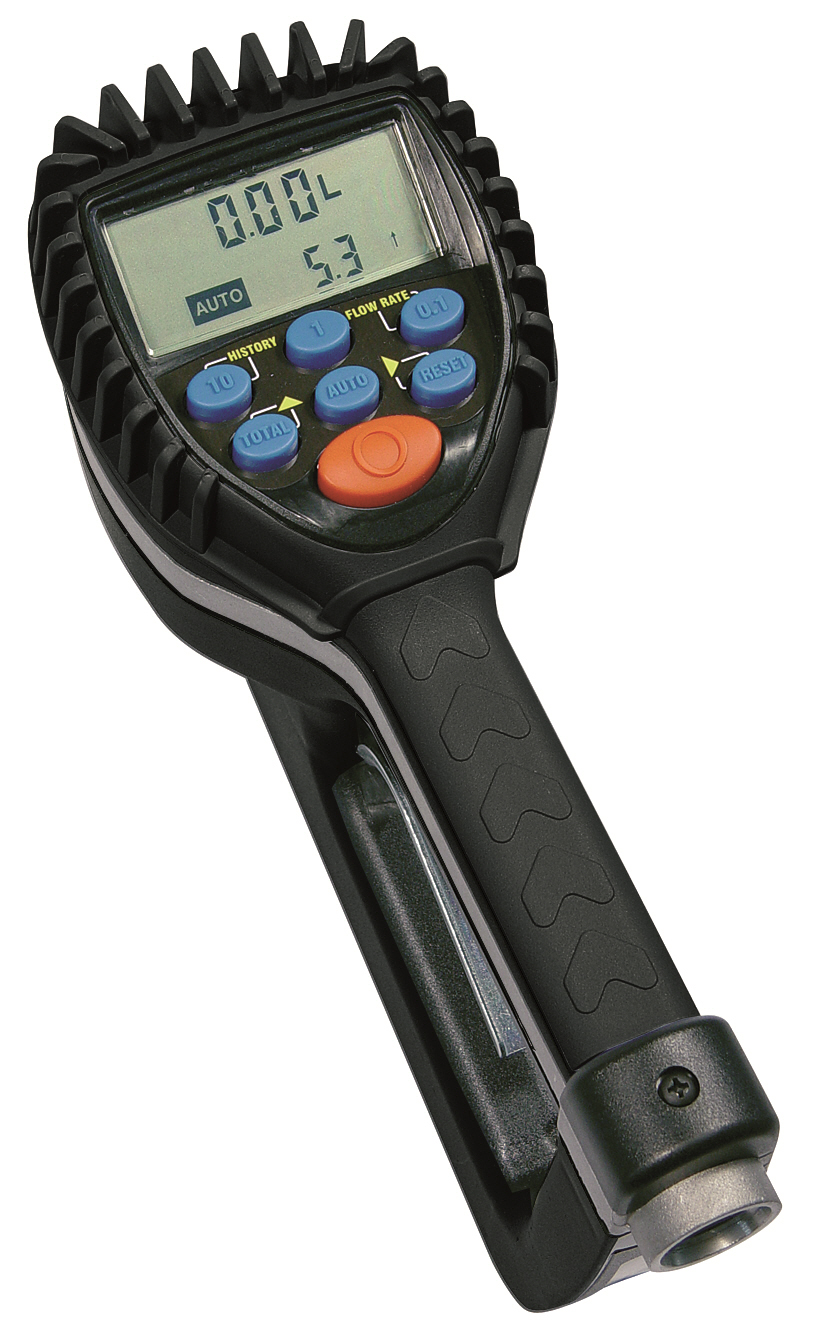

HDLZ-VWE Zähler mit Vorwahl / eichfähig

Funk-Handdurchlaufzähler mit integriertem Empfänger-und Sende-Modul um die Daten des F-MT, bzw. F-EG zu empfangen bzw. nach Beendigung des Zapfvorganges die aktuellen Literzahlen
zu bestätigen. Gleichzeitig ist der Literzähler ( Impulsgeber ) und das Magnetventil ( Sperrblock )
integriert und wird über eine leicht austauschbare 3 V Batterie betrieben.

Entsprechendes Auslaufrohr bitte separat bestellen !
Lieferung inkl. Drehgelenk 1/2" IG und bei der eichfähigen Ausführung inkl. Sichtstrecke.
Baulänge
Maximaler Durchfluss
Maximale Druckbelastung
Maximale Durchflusstemperatur
Anschlussgewinde
Gewicht
Auslaufrohr mit Feststellmutter

F-HDLZ
Artikelnummer


F-HDLZ-E
Artikelnummer
200 mm
1 - 30 L/min.
30 Bar
-20° - +40°C
1/2" IG
2,9 Kg
Bitte separat bestellen!

Funk-Handdurchlaufzähler
201015


Funk-Handdurchlaufzähler / eichfähig
201016

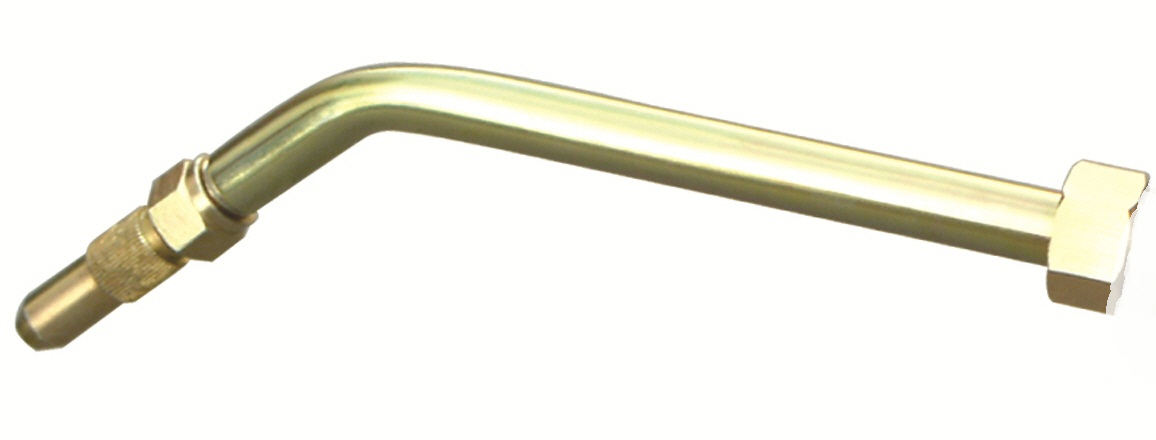

ALR-M Auslaufrohr Motorenöl 30°

Starr, mit Stellmutter, 30° abgewinkelt, ideal für Motorenöleinfüllung, inkl. automatischem Antitropfmundstück
ALR-M
Artikelnummer
Auslaufrohr für Motorenöl 30° starr
201020

ALR-MH Auslaufrohr mit manuellem Antitropf

Starr, mit Stellmutter, 30° abgewinkelt, ideal für Motoren- und Hydrauliköleinfüllung.
Durch das manuell betätigte Antitropfmundstück kann der Füllstrahl individuell eingestellt werden.
ALR-MH

Artikelnummer
Auslaufrohr für Motoren & Hydrauliköl 30° starr
201023

ALR-G Auslaufrohr Getriebeöl 105°

Starr, mit Stellmutter, 105° abgewinkelt, ideal für Getriebeöleinfüllung, inkl. Antitropfmundstück
ALR-G
Artikelnummer
Auslaufrohr für Getriebeöl 30° starr
201021

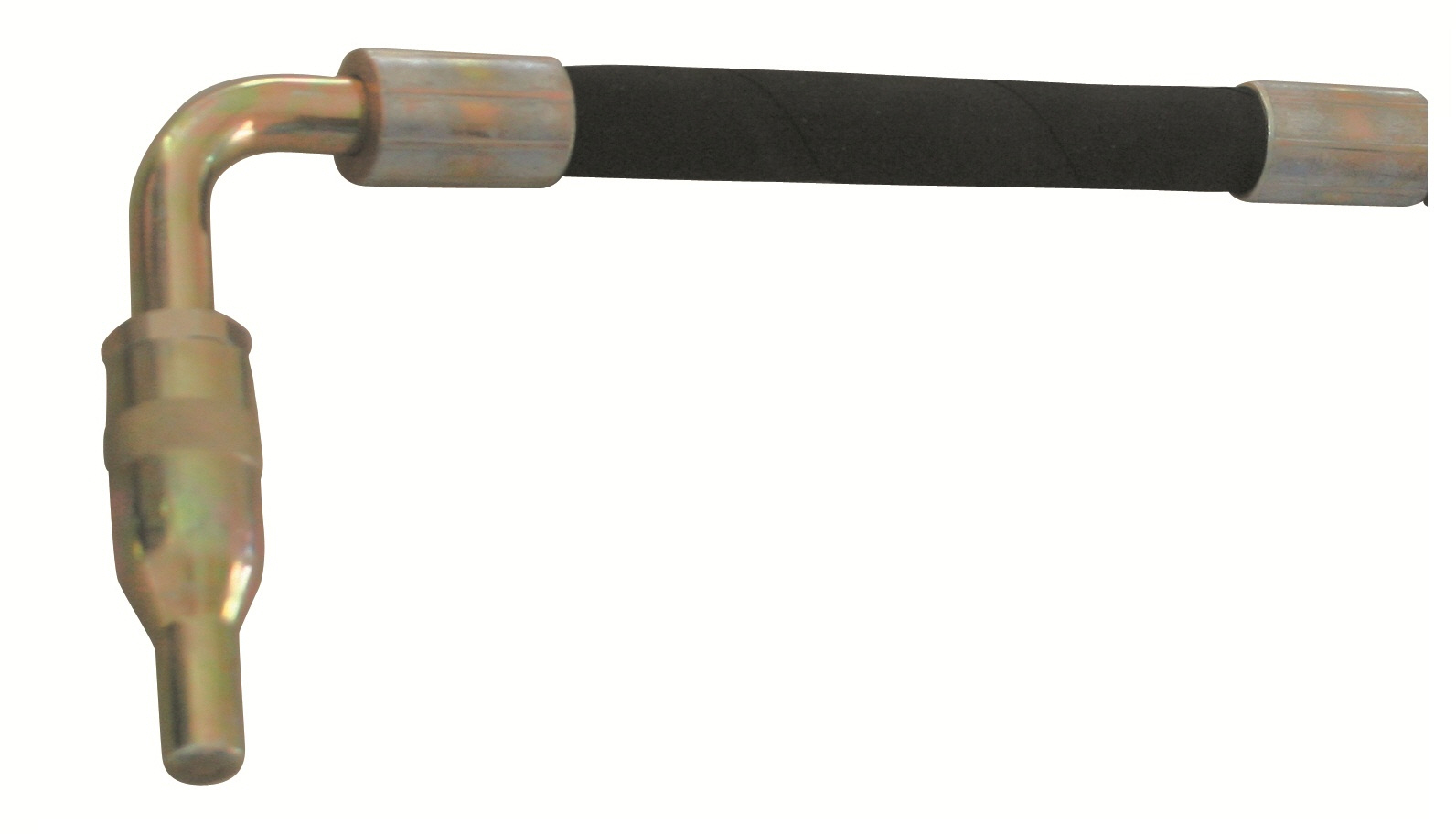

ALR-GF Auslaufrohr Getriebeöl 90° flexibel

Flexibel, mit Stellmutter, 90° abgewinkelt, ideal für Getriebeöleinfüllung, inkl. Antitropfmundstück
ALR-GF

Artikelnummer
Auslaufrohr für Getriebeöl 90° flexibel
201022

SEH Sichtstrecke für eichfähige HDLZ


SEH
Artikelnummer
Sichtstrecke für eichfähige HDLZ
201025

DG 12 Drehgelenk für HDLZ & AGP

Drehgelenk für sämtliche Öle geeignet.
DG 12
Artikelnummer
Drehgelenk 1/2" IG-AG
201026


TH-PR Thermo-Papirrolle für Funk-Eingabegerät


TH-PR
Artikelnummer
Thermo-Papierrolle
260220


Eine ausgibig und kompetente Beratung erhaltern Sie selbstverständlich unter :
