Rohrleitungen & Zubehör für die Druckluftversorgun
Druckluftrohr aus Polyamid-Rohr / PA
Durch die spiegelglatte Innenfläche des Rohres ist der Reibungswiederstand so gering, dass man beispielsweise ein 15-12 PA-Rohr für ein 3/4" verzinktes Stahlrohr einsetzen kann.
Der Luft-Durchlass beträgt in dem Fall ca. 750 L / min bei 100 m Rohrlänge.
Das " W " in der Artikelbezeichnung steht für " Weiches Rohr " und ist auf Rolle in entsprechend benötigter Meterware zu beziehen.
Das " H " in der Artikelbezeichnung steht für " Hartes Rohr " und ist in
3 Meter-Stangen zu beziehen.
PR Polyamid-Druckluftrohr
|
PR 1512-W Artikelnummer PR 1512-H Artikelnummer Außendurchmesser Innendurchmesser Wandstärke Maximaler Druck Max. Durchlass auf 100 m |
Polyamid-Rohr 1512 weich 804001-W Polyamid-Rohr 1512 hart 804001-H 15 mm 12 mm 1,5 mm 16 Bar 750 L/min. |
|
PR 1814-W Artikelnummer PR 1814-H Artikelnummer Außendurchmesser Innendurchmesser Wandstärke Maximaler Druck Max. Durchlass auf 100 m |
Polyamid-Rohr 1814 weich 804002-W Polyamid-Rohr 1814 hart 804002-H 18 mm 14 mm 2,0 mm 16 Bar 1.000 L/min. |
|
PR 2218-W Artikelnummer PR 2218-H Artikelnummer Außendurchmesser Innendurchmesser Wandstärke Maximaler Druck Max. Durchlass auf 100 m |
Polyamid-Rohr 2218 weich 804003-W Polyamid-Rohr 1814 hart 804003-H 22 mm 18 mm 2,0 mm 16 Bar 1.500 L/min. nach oben |
P-RS Polyamid-Rohrschere
|
|
|
Für Rohrdurchmesser P-RS Artikelnummer EM-RS Artikelnummer |
4 - 22 mm Polyamid Rohrschere 804050 Ersatzmesser für Rohrschere 804051 |
RK Rohrklemme
|
|
|
RK 15 Artikelnummer RK 18 Artikelnummer RK 22 Artikelnummer |
Rohrklemme 15 mm 804041 Rohrklemme 18 mm 804042 Rohrklemme 22 mm 804043 nach oben |
Polyamid-Steckverbinder für Druckluftverbindungen

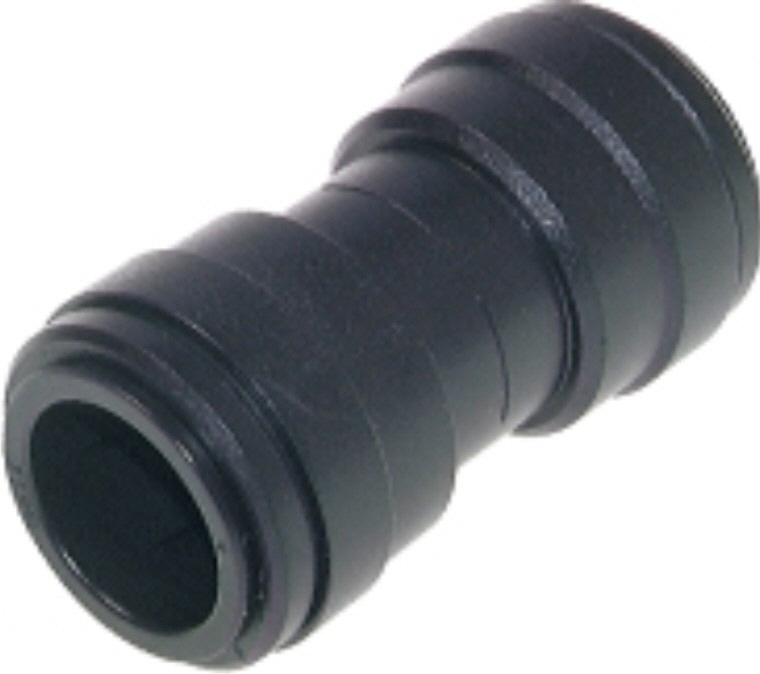

GST Gerader Steckverbinder
|
|
|
GST-15 Artikelnummer GST-18 Artikelnummer GST-22 Artikelnummer |
Gerader Steckverbinder 15 mm 804004 Gerader Steckverbinder 18 mm 804005 Gerader Steckverbinder 22 mm 804006 nach oben |

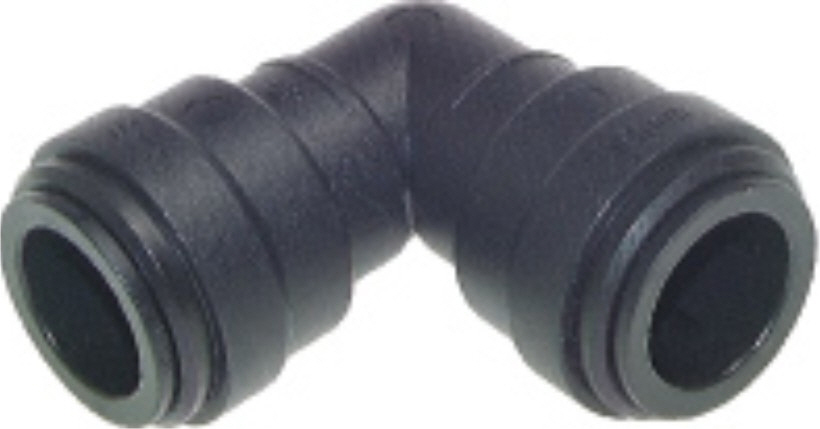

WST Winkel Steckverbinder
|
|
|
WST-15 Artikelnummer WST-18 Artikelnummer WST-22 Artikelnummer |
Winkel Steckverbinder 15 mm 804007 Winkel Steckverbinder 18 mm 804008 Winkel Steckverbinder 22 mm 804009 nach oben |

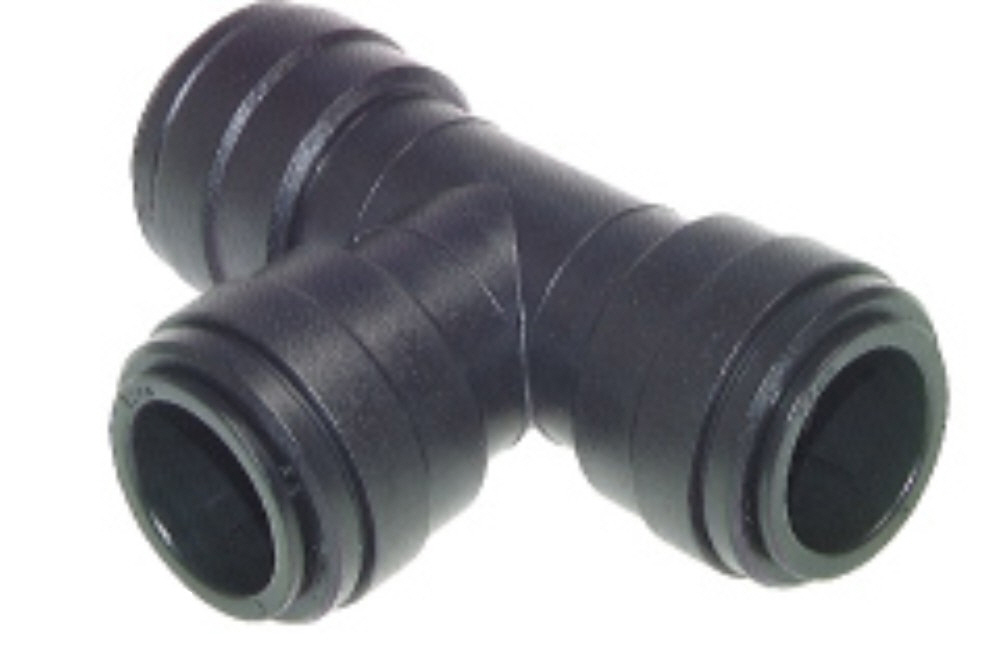

TST T- Steckverbinder
|
|
|
TST-15 Artikelnummer TST-18 Artikelnummer TST-22 Artikelnummer |
T-Steckverbinder 15 mm 804010 T-Steckverbinder 18 mm 804011 T-Steckverbinder 22 mm 804012 nach oben |

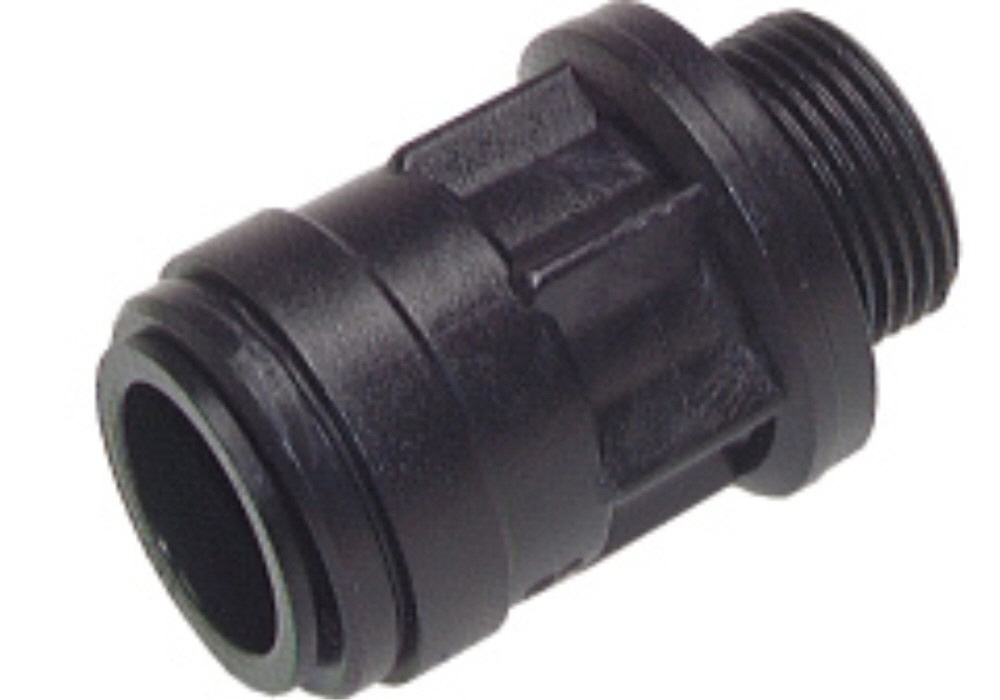

ESTV Einschraubsteckverbinder
|
|
|
ESTV-15-12 Artikelnummer ESTV-18-12 Artikelnummer ESTV-22-34 Artikelnummer |
Einschraubsteckverbinder 15 mm / 1/2" AG 804013 Einschraubsteckverbinder 18 mm / 1/2" AG 804014 Einschraubsteckverbinder 22 mm / 3/4" AG 804015 nach oben |

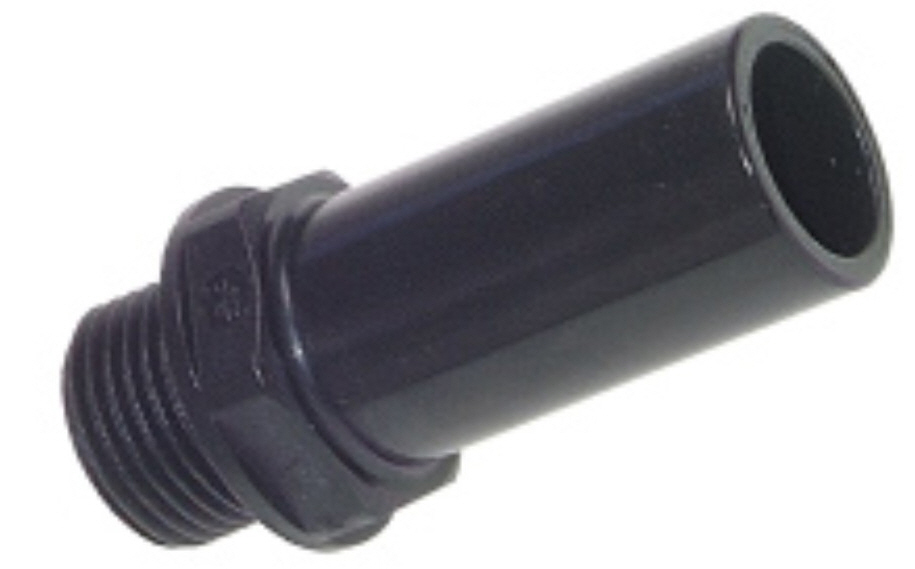

RST Rohrstutzen
|
|
|
RST 15-12 Artikelnummer RST 18-12 Artikelnummer RST 22-34 Artikelnummer |
Rohrstutzen 15 mm / 1/2" AG 804016 Rohrstutzen 18 mm / 1/2" AG 804017 Rohrstutzen 22 mm / 3/4" AG 804018 nach oben |

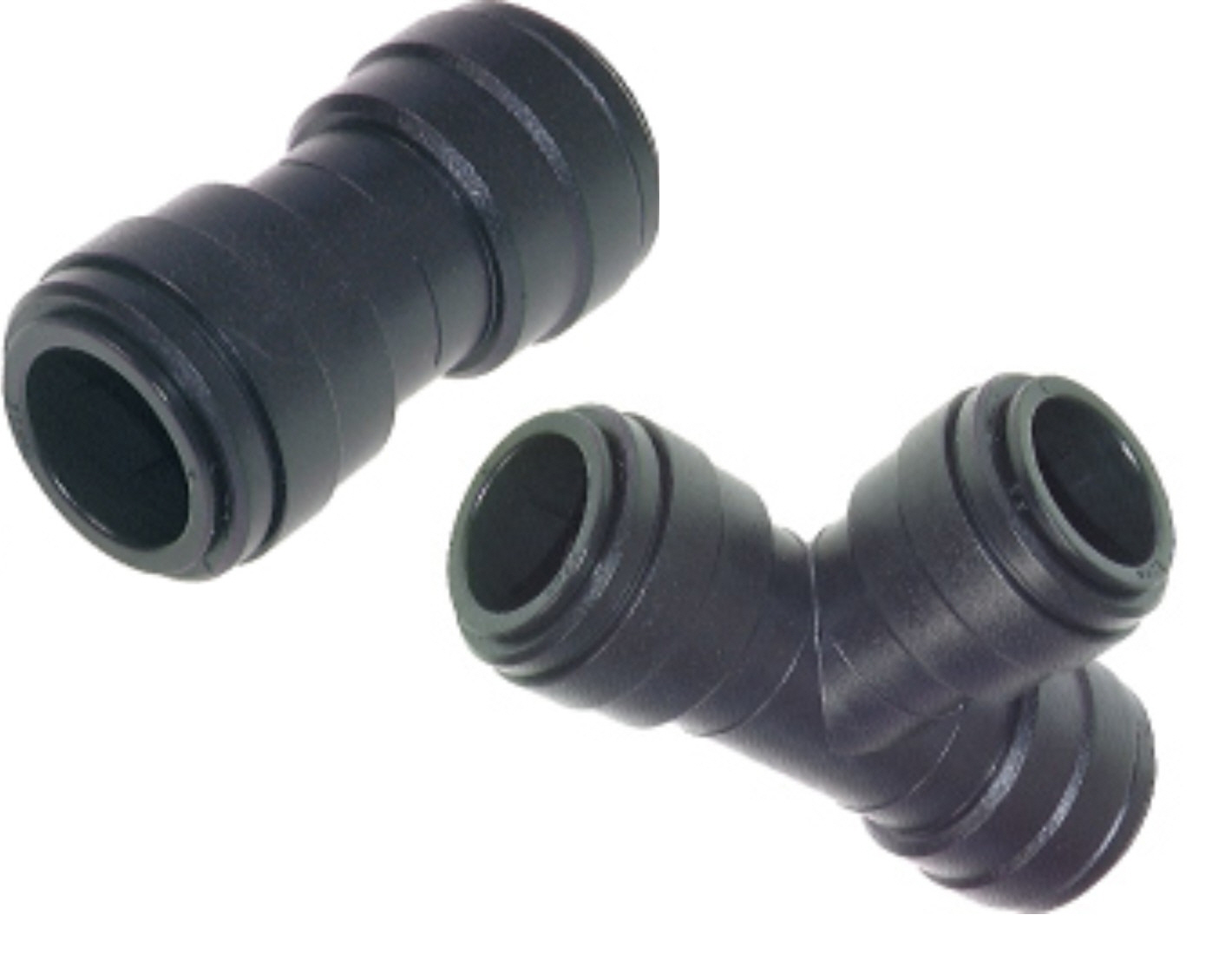

RED STV Reduzier Steckverbinder
|
|
|
RED GST 18-15 Artikelnummer RED GST 22-18 Artikelnummer RED GST 22-15 Artikelnummer RED TST 18-15-18 Artikelnummer RED TST 22-15-22 Artikelnummer |
Gerader Reduzier-Verbinder 18 - 15 mm 804019 Gerader Reduzier-Verbinder 22 - 18 mm 804020 Gerader Reduzier-Verbinder 22 - 15 mm 804021 Reduzier T-Stück 18 -15 - 18 mm 804022 Reduzier T-Stück 22 -15 - 22 mm 804023 nach oben |
LSTD KS Luftsteckdose Kunststoff
|
Diese Luftsteckdose ist auch für den Einbau im Kabelkanal geeignet. Mit 5 x 1/2" Innengewinde zum Einschrauben von Adaptern und Schnellverschlusskupplungen. Lieferung inklusive 3 Stk.Verschluss-Stopfen. |
|
Gewindeanschlüsse Maximaler Druck LSTD KS Artikelnummer |
5 x 1/2" IG 16 Bar Luftsteckdose Kunststoff 804025 |

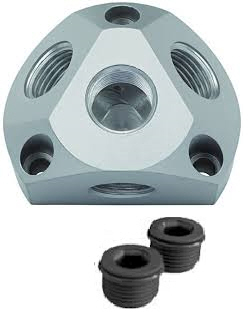

LSTD AL Luftsteckdose Aluminium
|
Mit 3 x 1/2" Innengewinde zum Einschrauben von Adaptern und Schnellverschlusskupplungen. Lieferung inklusive 2 Stk.Verschluss-Stopfen. |
|
|
Gewindeanschlüsse Maximaler Druck LSTD AL 12 IG Artikelnummer LSTD AL 34 IG Artikelnummer LSTD AL 1 IG Artikelnummer |
3 x 1/2" IG 16 Bar Luftsteckdose Aluminium Eingang 1/2" IG 804025 Luftsteckdose Aluminium Eingang 3/4" IG 804026 Luftsteckdose Aluminium Eingang 1" IG 804027 nach oben |
